Trampas de Diablos (Lanzadoras y Receptoras) Certificadas | NRF-PEMEX y ASME

En EMI México diseñamos y fabricamos Trampas de Diablos Industriales (Pig Traps) tipo paquete, listas para la interconexión en ductos de transporte y recolección de hidrocarburos.
Nuestras estaciones de envío y recibo se calculan y fabrican cumpliendo estrictamente con las normas de referencia NRF-178-PEMEX (Plataformas Marinas) y NRF-221-PEMEX (Ductos Terrestres), así como los códigos internacionales ASME B31.4 (Líquidos) y ASME B31.8 (Gas). Garantizamos la integridad mecánica y seguridad operativa para corridas de limpieza, inspección instrumentada (ILI) y separación de baches.

¿Qué son las Trampas Lanzadoras de Diablos(Pig Launcher)?

Las Trampas de Diablos en la industria de Oil & Gas son estaciones diseñadas para la inserción y recuperación de los diablos, que son dispositivos utilizados para el mantenimiento, inspección y limpieza de tuberías. Estas estaciones son cruciales para asegurar la eficiencia y seguridad de los ductos de transporte de petróleo, gas y otros fluidos.

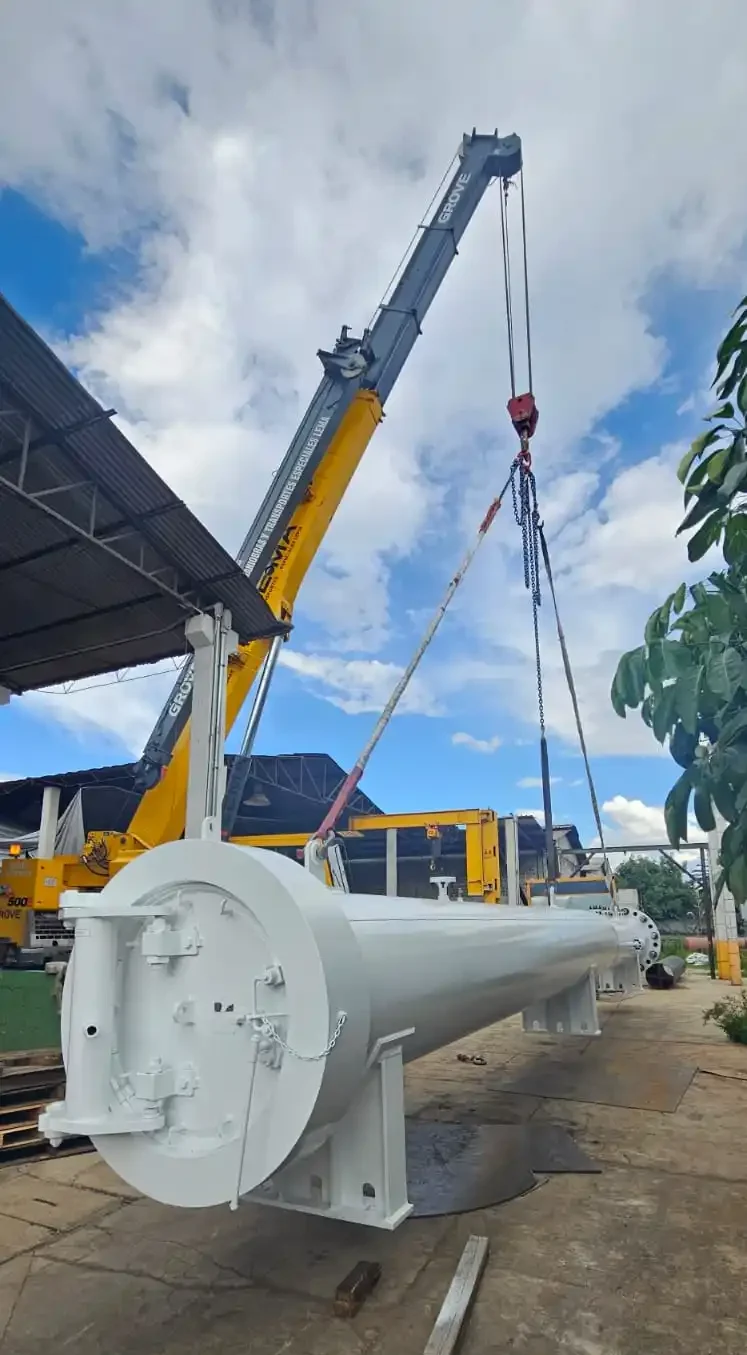

trampas de diablos para la industria petrolera

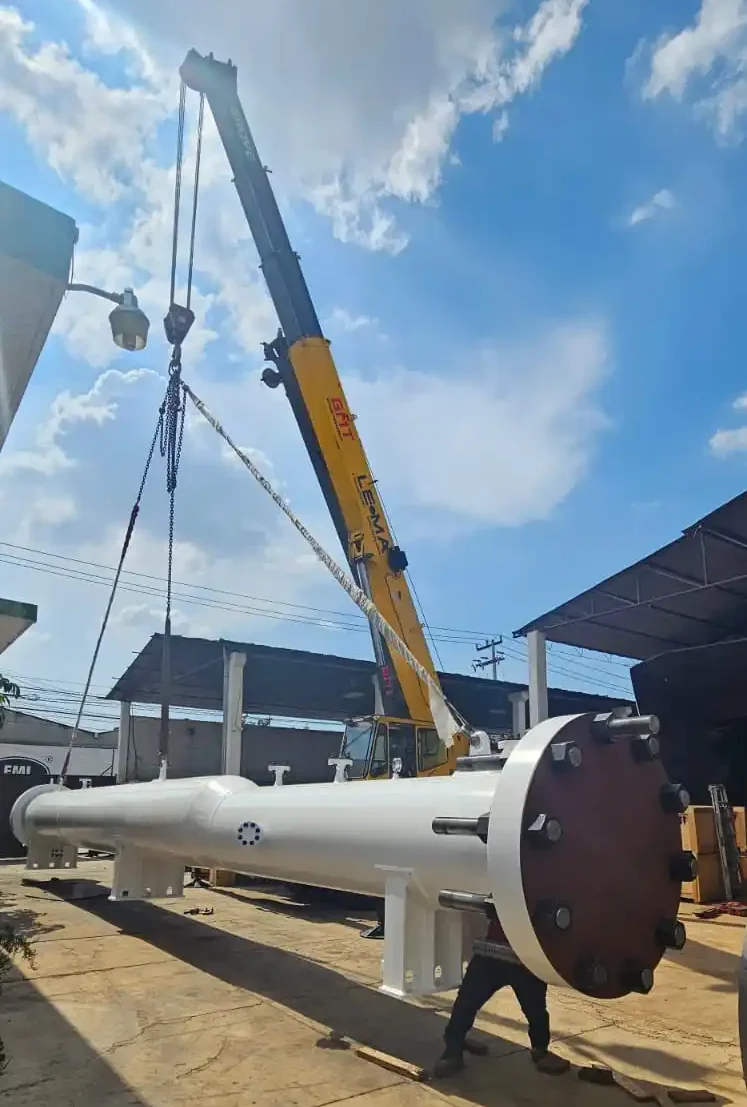

trampas de diablos para la industria oil & gas

Funciones principales de las Trampas de Diablos

Limpieza de tuberías

Eliminan acumulaciones de parafinas, sedimentos, óxidos, y otros residuos.

Mantienen el flujo eficiente y reducen la caída de presión en el ducto.

Inspección de integridad

Se utilizan diablos inteligentes (Smart Pigs) equipados con sensores para detectar corrosión, grietas, deformaciones y otros defectos estructurales.

Pueden utilizar tecnología de ultrasonido, corrientes de Foucault o magnetismo.

Separación de productos

Permiten dividir diferentes fluidos transportados por la misma tubería, evitando la mezcla de productos en cambios de lote.

Pruebas de presión y deshidratación

Facilitan pruebas hidráulicas y la eliminación de agua tras operaciones de mantenimiento o instalación.

Tipos de Trampas de Diablos que Fabricamos

Ofrecemos soluciones configurables según la necesidad operativa del ducto:

Trampa Lanzadora de Diablos (Pig Launcher)

Estación diseñada para introducir el dispositivo de limpieza en la corriente de flujo presurizada. Cuenta con un barril mayor (oversized) dimensionado para facilitar la carga ergonómica del diablo y pateadores (kickers) para iniciar el desplazamiento suave.

Trampa Receptora de Diablos (Pig Receiver)

Diseñada para recibir el diablo y los sedimentos arrastrados al final del tramo. Su barril extendido permite alojar el diablo y la "basura" del ducto sin obstruir el flujo principal de la línea.

Trampas Bidireccionales

Diseñada para recibir el diablo y los sedimentos arrastrados al final del tramo. Su barril extendido permite alojar el diablo y la "basura" del ducto sin obstruir el flujo principal de la línea.

Sistemas versátiles diseñados para funcionar indistintamente como lanzadores o receptores. Ideales para interconexiones estratégicas, loops de medición y tramos donde el flujo puede revertirse.

Cierre de apertura rápida (QOC) con sistema de seguridad para trampa de diablos de alta presión.

Componentes de una Trampa de Diablos

Lanzador (Launcher)

Instalado en el inicio del ducto para insertar el diablo en la línea.

Incluye una puerta de acceso, válvulas de alivio y un sistema de lanzamiento.

Receptor (Receiver)

Ubicado al final de la tubería para recuperar el diablo después de su recorrido.

Dispone de sistemas de atrapamiento y válvulas para la extracción segura.

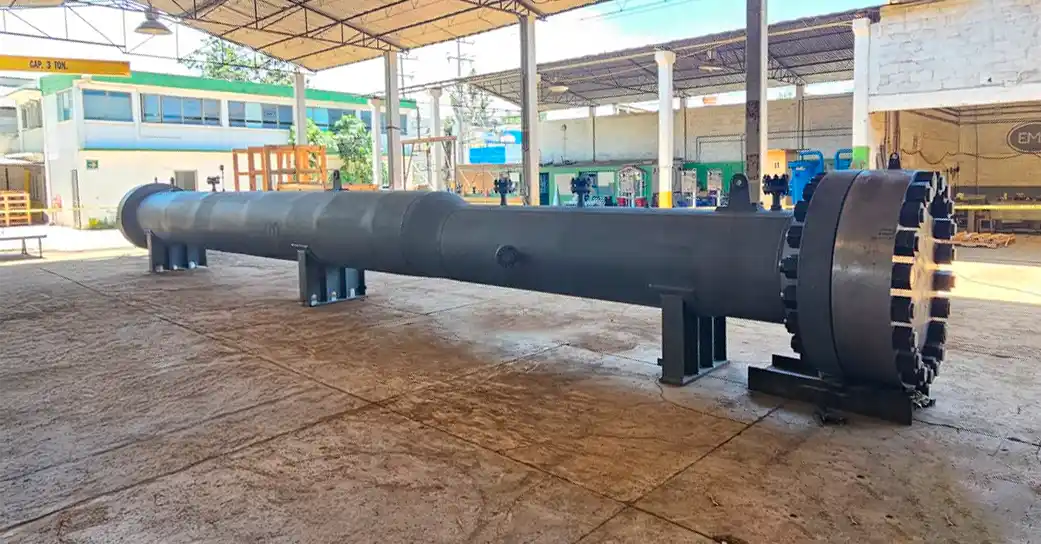

Trampa lanzadora de diablos montada en skid (patín estructural) certificada NRF-PEMEX fabricada por EMI México.

Tipos de Diablos utilizados

Diablos de limpieza
(scrapers, cepillos, discos)

Diablos de inspección inteligente
(MFL, UT)

Diablos separadores
(espuma, discos)

Las Trampas de Diablos son esenciales para el mantenimiento preventivo y la operación segura de las redes de transporte de hidrocarburos, minimizando costos operativos y riesgos ambientales.

Beneficios de las Trampas de Diablos EMI

Al elegir las trampas de diablos industriales EMI, obtienes soluciones diseñadas para maximizar el rendimiento y minimizar el mantenimiento en tus procesos.

Ventajas de nuestras trampas de diablos industriales

Cumplen con normativas NRF y ASME, asegurando calidad y confiabilidad

Diseñadas a medida según las condiciones específicas de presión y temperatura

Fabricación robusta con materiales de alta resistencia

Optimización del mantenimiento y reducción de tiempos de inactividad

Mejora la eficiencia de tus ductos con trampas de diablos certificadas.
¡Contáctanos ahora!

Cotiza ahora

Aplicaciones Industriales

Nuestras trampas de diablos industriales están diseñadas para satisfacer las necesidades de múltiples sectores, ofreciendo un rendimiento confiable en los entornos más exigentes.

Sector Petrolero y Gasífero

Mantenimiento de ductos para transporte de hidrocarburos líquidos y gas natural.

Industria Energética

Optimización de redes de transporte de combustibles en plantas de generación de energía.

Infraestructura Terrestre y Marina

Soluciones adaptadas para sistemas de conducción en plataformas marinas y entornos terrestres.

Aplicaciones de la "Corrida de Diablos"

Limpieza Operativa (Utility Pigging)

Remoción de parafinas, asfaltenos, condensados y agua acumulada en puntos bajos.

Inspección en Línea (ILI - Smart Pigging)

Uso de diablos instrumentados (Fuga de Flujo Magnético MFL o Ultrasonido) para detectar corrosión, grietas o deformaciones en la pared del ducto.

Separación de Fases

Uso de esferas o diablos separadores para bacheo de productos en poliductos.

Realizamos análisis detallados de presión y temperatura para garantizar el desempeño óptimo de cada equipo.

¿Por qué confiar en EMI México?

Más de 20 años de experiencia en soluciones industriales

Asesoría personalizada para encontrar el producto ideal

Fabricación con los más altos estándares de calidad

Limpieza Operativa (Utility Pigging)

Remoción de parafinas, asfaltenos, condensados y agua acumulada en puntos bajos.

Inspección en Línea (ILI - Smart Pigging)

Uso de diablos instrumentados (Fuga de Flujo Magnético MFL o Ultrasonido) para detectar corrosión, grietas o deformaciones en la pared del ducto.

Separación de Fases

Uso de esferas o diablos separadores para bacheo de productos en poliductos.

¿Listo para optimizar tus sistemas industriales?
Contáctanos y solicita tu cotización personalizada para válvulas industriales EMI.

Cotiza ahora

Preguntas Frecuentes (FAQ)

Cumplen con NRF-178-PEMEX-2010, NRF-221-PEMEX-2009-F, ASME B31.4 y ASME B31.8

Sí, diseñamos trampas de diablos adaptadas a las dimensiones del sitio y las condiciones de operación específicas.

Sí. Nuestras trampas se dimensionan específicamente (longitud de barril mayor y menor) para alojar diablos instrumentados, que suelen ser más largos y pesados que los de limpieza convencional, asegurando que entren y salgan del ducto sin dañar sus sensores.

La principal diferencia es la normativa (NRF-221 vs NRF-178) y el recubrimiento anticorrosivo. Las trampas marinas requieren sistemas de pintura de altos sólidos y materiales resistentes al ambiente salino. EMI fabrica ambas versiones.

El QOC es la puerta de acceso a la trampa. Incluye un mecanismo de bisagra (davit) para soportar el peso de la tapa, sellos de elastómero (Viton/Buna) y un dispositivo de advertencia de presión (Pressure Warning Device) para seguridad del operador.
