¿Qué datos necesitas para cotizar prefabricación de tuberías industriales?

Para cotizar prefabricación de tuberías industriales no basta con indicar el diámetro de una línea. El taller necesita entender qué debe fabricar, con qué material, bajo qué condiciones trabajará y cómo se montará cada conjunto en sitio. Una solicitud ordenada reduce aclaraciones y permite que la propuesta se base en información trazable.

EMI México presenta la prefabricación de tuberías a presión como un servicio que integra ingeniería, diseño, cálculo y fabricación. Esta guía resume los datos que conviene reunir antes de pedir una revisión, sin sustituir el diseño responsable del proyecto.

Empieza por el alcance que quieres prefabricar

Define si buscas spools individuales, tramos completos, cabezales, conexiones a equipos o una combinación. Indica qué parte se fabricará en taller y qué uniones quedarán para el montaje en campo. También conviene aclarar si el alcance incluye soportes, preparación de extremos, recubrimiento, identificación o embalaje.

La página oficial de prefabricación de tuberías de EMI describe soluciones para líquidos y gases bajo presión y señala que el diseño se adapta a las especificaciones del proyecto. El alcance debe confirmarse con los planos y la lista de líneas de cada instalación.

Planos, isométricos y lista de líneas

El paquete técnico debería permitir identificar cada tramo sin ambigüedad. Entrega, cuando estén disponibles:

• Isométricos o modelos con coordenadas, elevaciones, orientación y puntos de conexión.
• Lista de líneas con servicio, diámetro nominal, clase o especificación de tubería y condición de diseño.
• Planos de equipo, boquillas y referencias de montaje que puedan afectar la fabricación.
• Revisiones vigentes, nubes de cambio y una persona responsable de resolver discrepancias.

Si el proyecto todavía está en ingeniería básica, indícalo. Una cotización preliminar puede requerir supuestos explícitos y una posterior actualización cuando se congelen los isométricos.

Condiciones de servicio que cambian la fabricación

Las condiciones de operación y diseño determinan materiales, espesores, uniones, inspecciones y restricciones de montaje. Incluye la información que tengas sobre:

• Fluido, composición, fase, presencia de sólidos, corrosividad y limpieza requerida.
• Presión y temperatura normales, de diseño y de prueba cuando el proyecto ya las haya definido.
• Caudal o rango de operación, ciclos térmicos, vibración y transitorios relevantes.
• Requisitos de drenaje, venteo, pendiente, trazado térmico o aislamiento.

No completes estos campos con valores aproximados solo para llenar una hoja. Marca los datos pendientes y explica qué documento o análisis los confirmará.

Materiales, conexiones y soldadura

La página de EMI menciona acero al carbón, acero inoxidable y aleaciones especiales como familias de materiales disponibles. La selección concreta depende del fluido, la temperatura, la presión, la corrosión y la especificación del proyecto.

Para cotizar, identifica:

• Especificación de material de tubería, accesorios, bridas, empaques y pernos.
• Tipo de conexión en cada extremo y clase o cara de brida cuando aplique.
• Requisitos de preparación, purga, tratamiento térmico o consumibles definidos por la ingeniería.
• Alcance de soldadura automática o semiautomática y documentación esperada para cada unión.

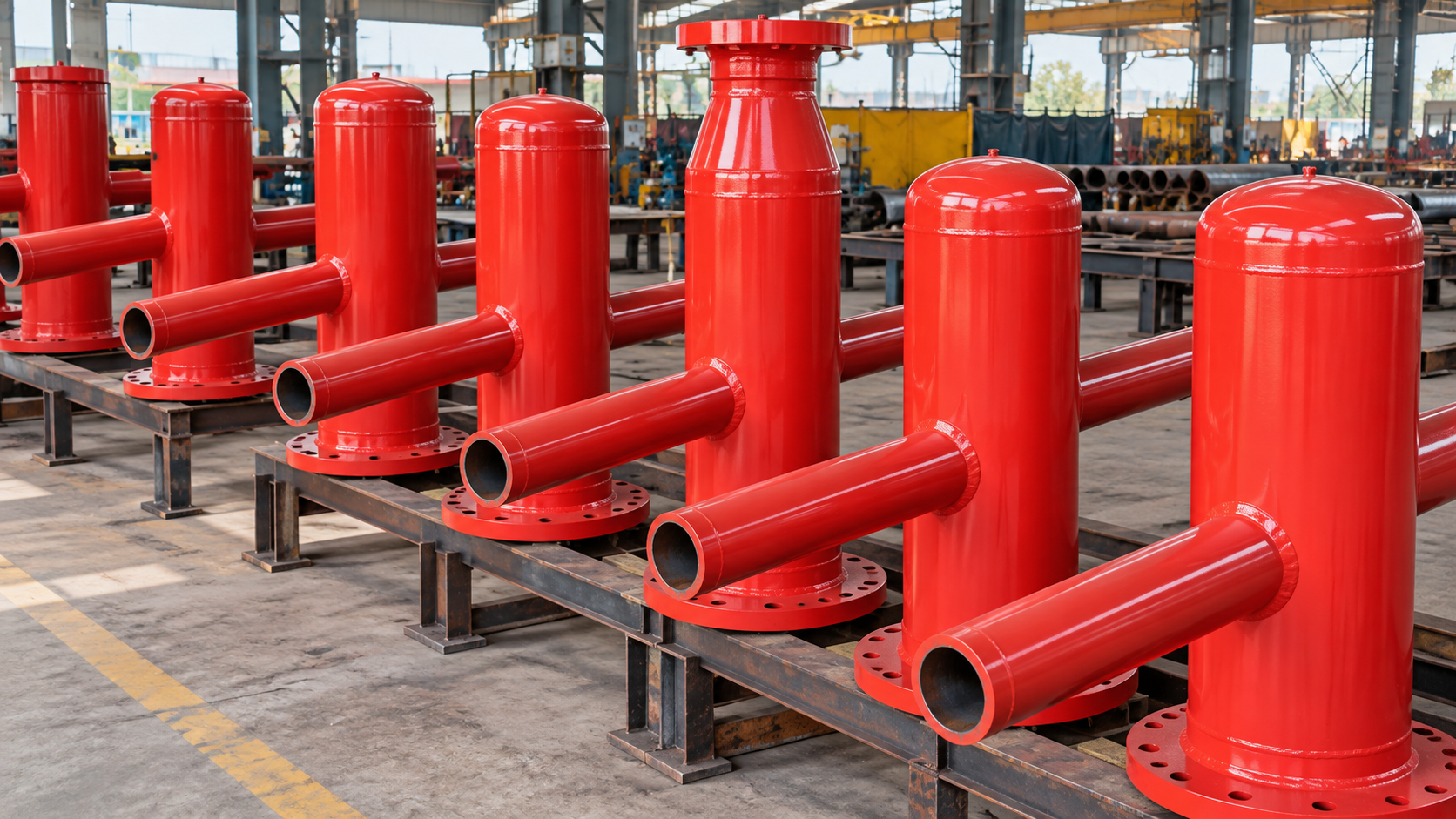

Las referencias oficiales muestran conjuntos rojos con cuerpos cilíndricos, salidas laterales y bases bridadas. Esos rasgos ayudan a reconocer un ensamble prefabricado, pero no sustituyen los planos ni fijan dimensiones para tu proyecto.

Inspección, pruebas y documentación

Antes de solicitar precio, separa los requisitos contractuales de las verificaciones que aún deben definirse. Pregunta qué registros se necesitan para liberar el spool y qué pruebas se ejecutarán antes del envío.

• Inspección visual y dimensional, identificación de materiales y trazabilidad.
• Pruebas no destructivas o de presión cuando las exija la especificación aplicable.
• Planos conforme a obra, reportes de soldadura, certificados de materiales y dossier de calidad, si forman parte del contrato.
• Criterios de aceptación, responsables de revisión y formato de entrega.

EMI también publica servicios de pruebas no destructivas industriales. La técnica y el alcance deben definirse para el servicio y el código que gobierne tu proyecto.

Montaje, transporte y restricciones de sitio

Un spool correcto en el taller puede ser difícil de instalar si no se revisan accesos, izaje y tolerancias. Comparte la información que afecte el tamaño o la secuencia:

• Ruta de transporte, límites de altura o ancho y puntos de descarga.
• Equipo de izaje disponible y restricciones de peso o maniobra.
• Accesos, interferencias, tolerancias de campo y uniones que quedarán para montaje.
• Protección temporal, embalaje, almacenamiento y condiciones ambientales.

Cuando el modelo 3D o el levantamiento de sitio aún no están cerrados, indícalo para que la propuesta contemple una revisión posterior.

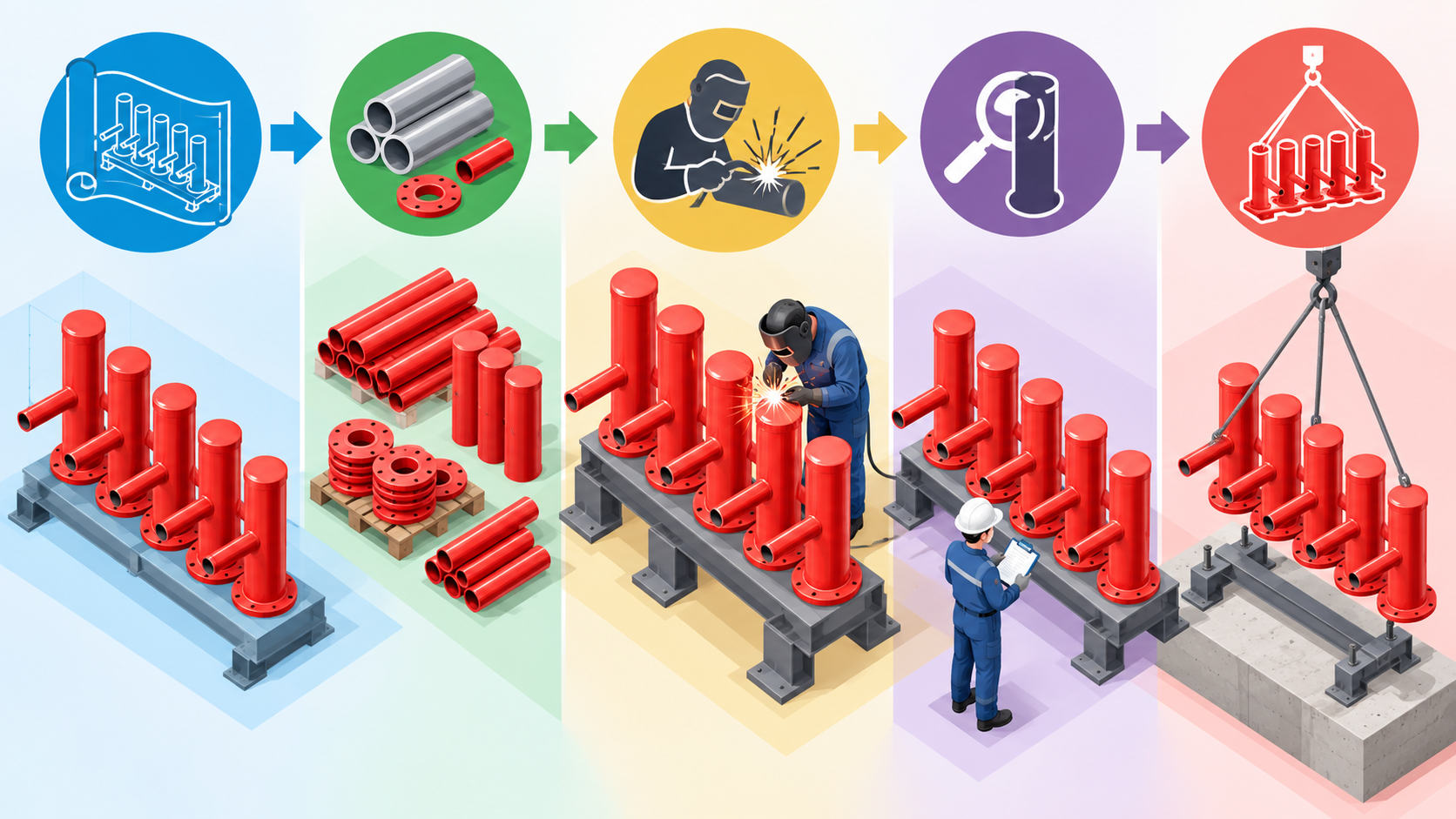

Checklist para enviar la solicitud

1. Identifica cada línea o spool con un código único y una revisión de plano.
2. Adjunta isométricos, lista de líneas, especificación de materiales y datos de conexión.
3. Resume fluido, presión, temperatura, caudal y requisitos de limpieza o recubrimiento.
4. Separa fabricación en taller, soldaduras de campo, pruebas e inspecciones.
5. Describe transporte, izaje, accesos y fecha objetivo, si ya están definidos.
6. Marca incertidumbres, supuestos y documentos que se entregarán después.

Con esa información, usa la página de contacto de EMI México para solicitar una revisión del alcance y una cotización alineada con tu proyecto.

Preguntas frecuentes

¿Puedo pedir una cotización sin isométricos?

Puedes solicitar una revisión preliminar con una descripción del servicio y un croquis, pero el precio y el alcance deberán actualizarse cuando existan planos y lista de líneas suficientes para fabricar.

¿Qué material debo elegir para la tubería?

La selección depende del fluido, presión, temperatura, corrosión y especificación del proyecto. EMI muestra varias familias de materiales, pero la ingeniería responsable debe confirmar la opción para cada línea.

¿La prefabricación incluye el montaje en sitio?

No debe asumirse. Define por escrito qué se fabrica en taller, qué se instala en campo y qué pruebas o documentación quedan dentro de cada alcance.

¿Qué pasa si cambian los planos después de cotizar?

Registra la revisión del plano y comunica los cambios antes de fabricar. Una modificación puede afectar materiales, cantidades, soldaduras, pruebas, transporte o fecha de entrega.

Una solicitud de prefabricación clara permite comparar propuestas con la misma base y deja visibles las decisiones que todavía requieren ingeniería.
