Mirilla industrial o indicador de flujo: ¿cómo elegir el tipo correcto para tu línea?
Una guía para comparar mirillas tipo aleta, rotor, goteo y ventana según lo que necesitas…

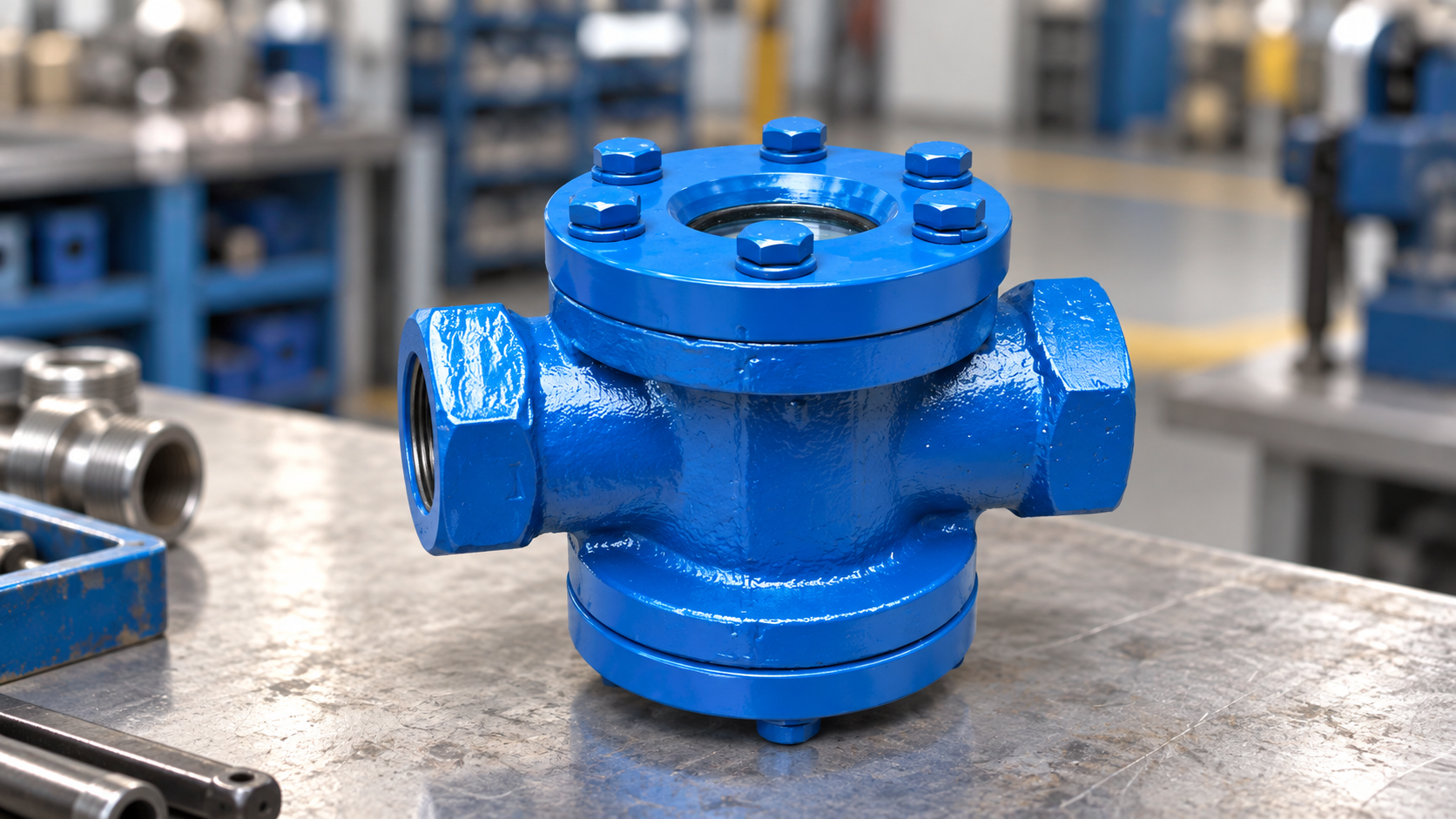

Una mirilla industrial ayuda a observar el comportamiento del fluido sin depender solo de una lectura indirecta. Para elegirla conviene empezar por la pregunta que debe responder en la línea: ¿necesitas confirmar presencia y dirección del flujo, observar un movimiento interno o revisar un flujo intermitente?

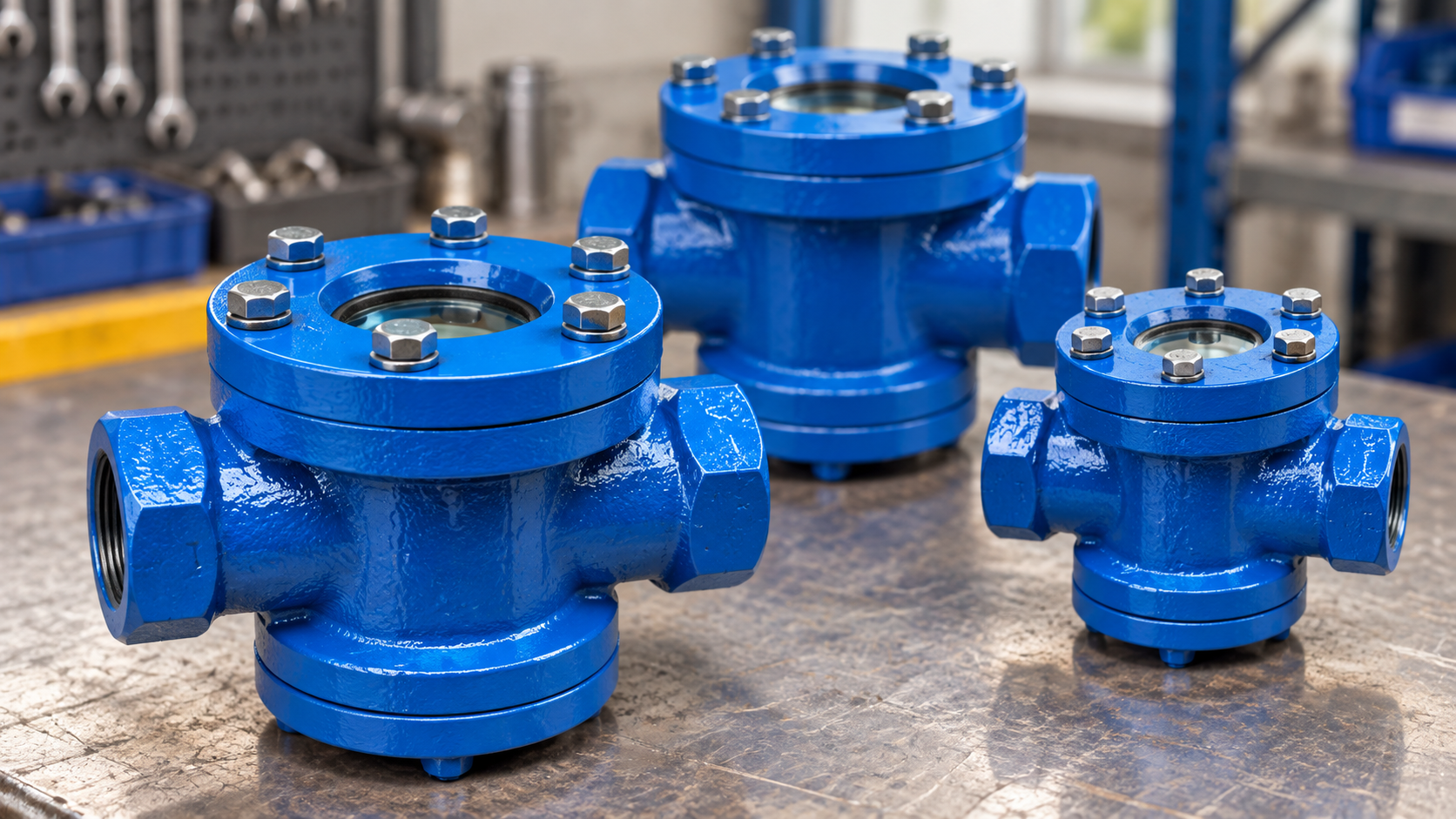

EMI México presenta indicadores de flujo con diseños bridados y roscados, además de familias tipo aleta, rotor, goteo y ventana. La selección final debe relacionar el tipo de observación con el fluido, el montaje y las condiciones reales del proceso.
De acuerdo con la página oficial de mirillas e indicadores de flujo de EMI, estos dispositivos permiten monitorear visualmente si un fluido está circulando y en qué dirección. También ayudan a detectar obstrucciones, fugas o interrupciones, comprobar el funcionamiento de bombas y válvulas relacionadas y supervisar mezclas en ciertos procesos.
Su valor está en aportar una señal visual en el punto de la tubería donde se necesita tomar una decisión de operación o mantenimiento. La mirilla no sustituye la revisión de ingeniería ni otros instrumentos del sistema.
Antes de escoger una geometría, reúne estos datos de la aplicación:
Con esta información se puede comparar una mirilla tipo aleta, rotor, goteo o ventana sin confundir el modelo con una especificación universal.
Estos indicadores usan un elemento móvil, como paletas o hélices, para hacer visible el movimiento del fluido. EMI muestra, entre otros, la mirilla tipo aleta 119-MAB y la 122-MAR. La página describe la 119-MAB para monitorear líquidos y la 122-MAR para aplicaciones que requieren monitoreo en procesos de alta presión; la presión, el material y la conexión deben confirmarse para cada solicitud.
En esta familia, un rotor gira cuando el fluido pasa. EMI incluye las referencias 121-MRB, 124-MRR y 135-MRB-3. Es una opción para quien necesita una señal visual dinámica y continua del paso del fluido, siempre que el arreglo de la línea permita observar el rotor y mantenerlo accesible.
La página de EMI ubica los indicadores tipo goteo en equipos o líneas de destilación y en servicios de flujo intermitente. Las referencias mostradas son 120-MGB y 123-MGR. Su elección depende de que el patrón que se desea comprobar sea realmente de goteo o intermitente.
La mirilla tipo ventana incorpora una ventana transparente para observar directamente el fluido. EMI presenta el modelo IV-128. Este formato puede ser apropiado cuando la inspección visual directa es la señal principal, pero el montaje debe dejar el visor orientado y accesible para revisión.
EMI indica que sus indicadores de flujo pueden ser bridados o roscados y que se fabrican con materiales resistentes para distintas aplicaciones industriales. La conexión debe coincidir con la tubería y con el espacio de montaje; no conviene escogerla solo por el nombre de la familia.
| Pregunta | Por qué importa | Dato que conviene enviar |
|---|---|---|
| ¿Cómo se conectará? | Define la compatibilidad mecánica y el espacio disponible. | Diámetro, tipo de conexión, orientación y plano o fotografía. |
| ¿Qué se debe observar? | Ayuda a decidir entre aleta, rotor, goteo o ventana. | Presencia, dirección, movimiento, goteo o inspección directa. |
| ¿Qué fluido circula? | La fase y la compatibilidad afectan materiales y aplicación. | Fluido, fase, temperatura y presión de operación. |
| ¿Cómo se dará mantenimiento? | El acceso define si la inspección será práctica y segura. | Espacio libre, frecuencia de revisión y procedimiento previsto. |
Para que EMI pueda recomendar una configuración, incluye:
Puedes consultar el catálogo de mirillas de EMI como referencia de familias y después enviar los datos a la página de contacto para una revisión técnica.
La mejor mirilla industrial es la que hace visible la señal que realmente necesita el proceso y que puede instalarse, observarse y mantenerse con claridad. Aleta, rotor, goteo y ventana responden a necesidades de observación distintas; la conexión bridada o roscada y los datos de operación completan la decisión.
Con el fluido, el patrón de flujo, las condiciones de operación y un esquema de la línea, EMI puede orientar la selección hacia la familia adecuada.
La página de EMI la describe como un indicador visual cuyo rotor gira cuando pasa el fluido. No debe interpretarse como un medidor calibrado de caudal salvo que la ingeniería del proyecto especifique otra función.
Cuando necesitas observar un patrón intermitente o de goteo, como los servicios que EMI relaciona con líneas de destilación. Si el flujo es continuo, conviene comparar otras familias.
La diferencia principal está en cómo se integra el indicador a la tubería y en el espacio disponible para instalarlo y mantenerlo. La decisión debe revisarse con el diámetro, la orientación y las condiciones del proceso.
